Стандарти на строителния процес за стоманени конструкции (стоманени рамки)

1. Проверка на повдигането на стоманената рамка (изчисляване на повдигане)

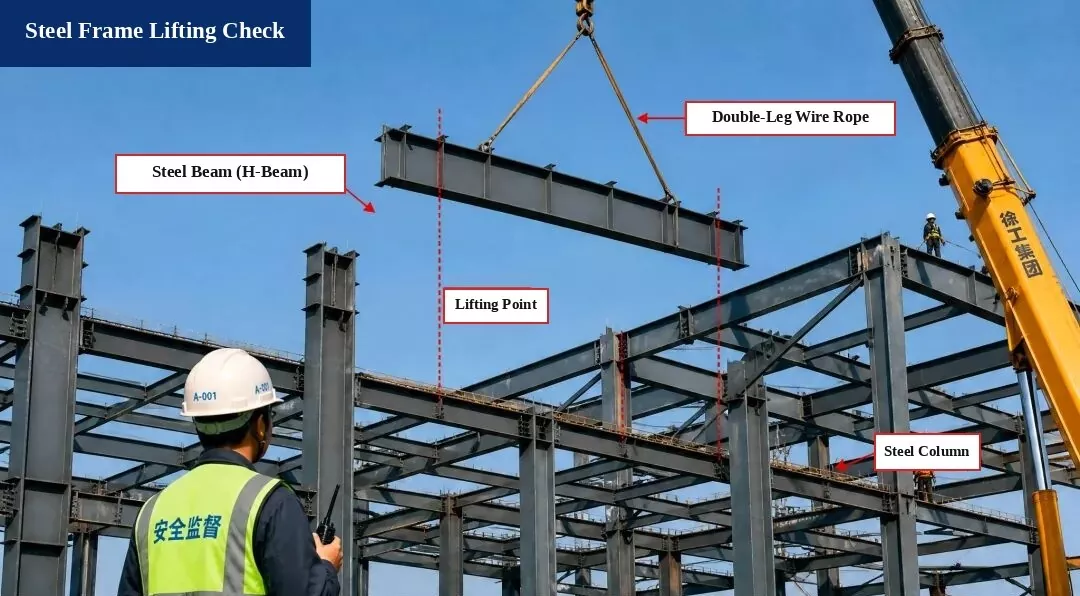

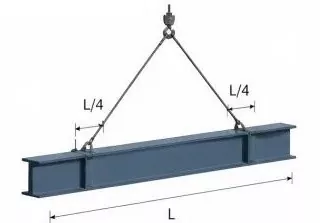

I. Диаграма на повдигане

Член:Стоманена греда H500×200×10×16, дължина L = 12,0 m

Точки на повдигане:Поставете на L/4 от всеки край на гредата

Ъгъл на прашка:α ≈ 60°

II. Изчисляване на натоварването

1. Собствено тегло на гредата:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Коефициент на динамично натоварване:Вземете 1.1

3. Тегло на сапаните:Игнорирано (незначително)

4. Общо повдигащо натоварване:
P = G × 1,1 = 219,9 kN

5. Напрежение на прашка (балансирано натоварване):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Проверка на безопасността на прашката

1. Тип прашка:Стоманено въже φ20, натоварване на скъсване Fb = 360 kN

2. Коефициент на безопасност (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Отговаря на стандартните изисквания!

Проверка Заключение:
Операцията по повдигане е безопасна и отговаря на изискванията на кодекса.

Референтни стандарти

• Кодекс за изграждане на стоманени конструкции (GB 50755-2012)

• Технически кодекс за безопасност на повдигане и повдигане в строителството (JGJ 276-2012)

Бележки за безопасност:

1. Проверете стоманената греда, телените въжета и повдигащите инструменти преди повдигане, за да се уверите, че са безопасни и надеждни.

2. Назначете специално лице, което да ръководи процеса на повдигане. Никой не може да стои под вдигнатата греда.

3. Спрете работата по повдигане веднага, когато скоростта на вятъра достигне ниво 6 или по-високо.

2. Монтаж и проверка на стоманена рамка — Монтаж на стоманена греда

Повдигнете стоманената греда в планираното й положение, след това проверете и одобрете свързващите фуги, за да се уверите, че качеството на монтаж отговаря на проектните изисквания.

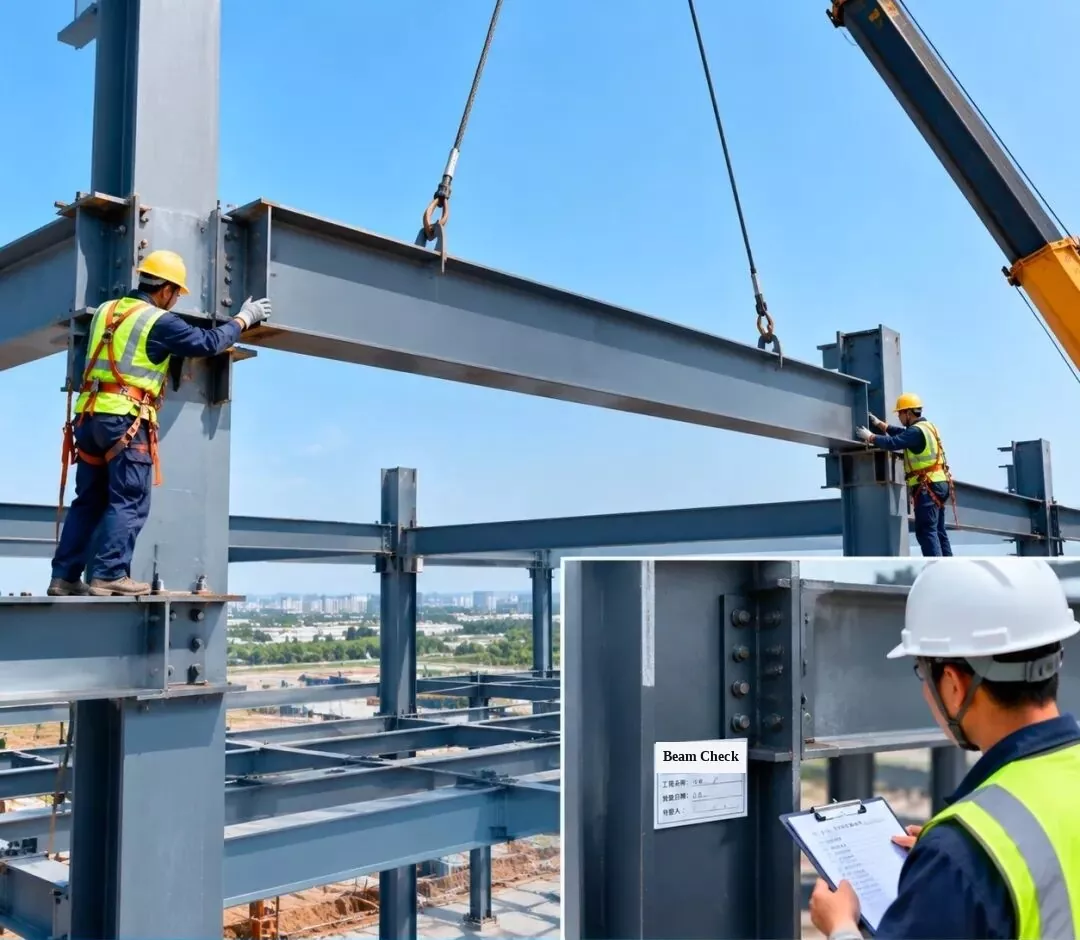

[Вмъкнат етикет на колона: Инспекция на монтажа на стоманена греда | Име на проекта: Семинар #1 | Дата на проверка | инспектор]

3. Монтаж и проверка на стоманена рамка — Монтаж на стоманена покривна ферма

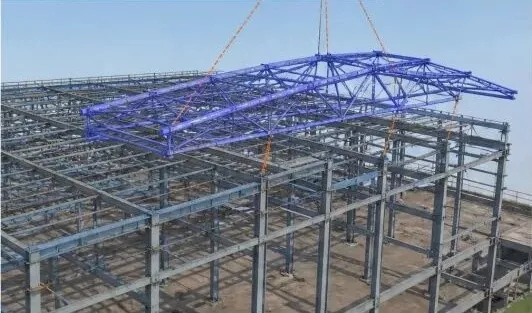

1. 3D BIM симулация:Симулирайте монтажа на стоманена покривна ферма, за да подобрите плана за повдигане и реда на монтаж.

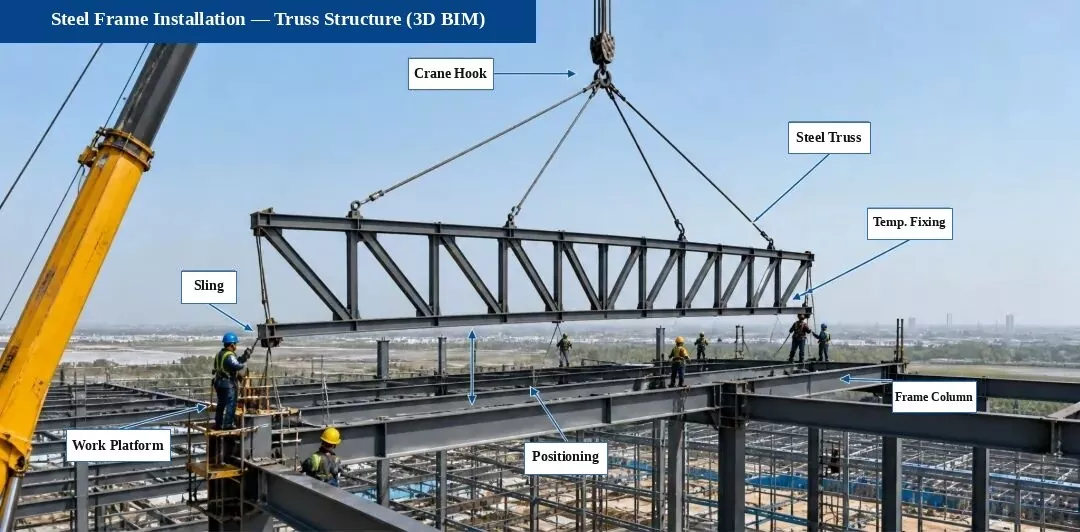

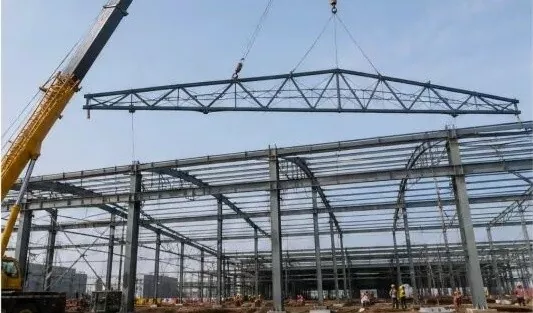

2. Повдигане на покривна ферма:Използвайте камион кран, за да повдигнете фермата и да я поставите бавно на място, като същевременно я поддържате балансирана.

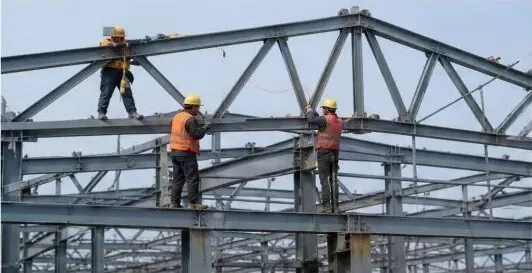

3. Позициониране и временно фиксиране:След като покривната ферма е поставена, закрепете я временно и регулирайте нейната позиция и височина (кота).

4. Високоякостна болтова връзка:Затегнете високоякостните болтове в съответствие с правилата за проектиране, за да осигурите здрава връзка.

5. Проверка на инсталацията:Проверете височината на фермата, обхвата, огъването (деформацията) и вертикалното подравняване, за да се уверите, че отговарят на кода.

6. Протокол от проверката:След като преминете проверката, попълнете формуляра за запис и преминете към следващата стъпка на строителство.

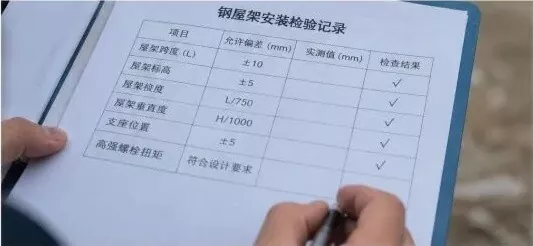

Инспекционен протокол за монтаж на стоманени покривни ферми

Елемент за проверка	Допустима грешка (mm)	Измерена стойност (mm)	Проверка на резултата
Размах на фермата (L)	±10	—	√ (Пас)
Височина на фермата (надморска височина)	±5	—	√ (Пас)
Огъване на ферма (огъване)	L / 750	—	√ (Пас)
Вертикално подравняване на фермата	H / 1000	—	√ (Пас)
Поддържаща позиция	±5	—	√ (Пас)
Висока якост на въртящия момент на болта	Отговаря на изискванията за дизайн	—	√ (Пас)

Ключови контролни точки:

Проверете всички входящи стоманени части на място, за да проверите техния тип, размер и качество на заварката;
Използвайте безопасен и практичен план за повдигане, за да осигурите безопасност при повдигане;
Регулирайте и фиксирайте фермата веднага след като е поставена на място;
Затегнете правилно всички високоякостни болтове и тествайте техния въртящ момент според кода;
Извършете пълна проверка, за да се уверите, че инсталираната структура отговаря на всички изисквания за дизайн и код.

4. Монтаж и проверка на стоманена рамка — Монтаж на наклонена стоманена греда

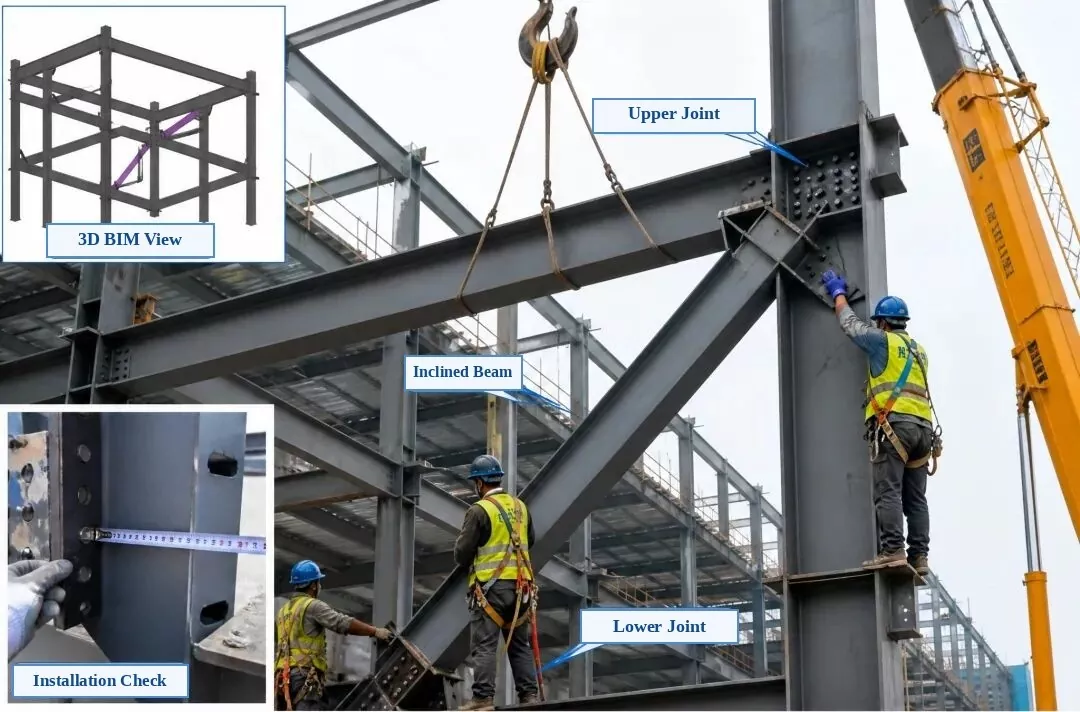

Извлечени фото етикети:Вмъкване в горния ляв ъгъл: 3D BIM изглед | Долу-ляво вмъкване: Проверка на инсталацията | Основна снимка: Горна съединителна фуга, наклонена стоманена греда (диагонална скоба), долна съединителна фуга

Монтаж и проверка на стоманена рамка — Монтаж на наклонена стоманена греда

1. Проверка преди инсталиране:Проверете номера на частта, размера, позициите на отворите за болтовете и посоката на свързващата плоча. Уверете се, че контактните повърхности са равни, чисти и без натъртвания или масло.

2. Повдигане и позициониране:Използвайте две повдигащи точки, за да повдигнете бавно наклонената греда на място. Фиксирайте го временно и се уверете, че и горната, и долната фуги съвпадат точно със стоманената колона и гредата.

3. Подравняване и настройка:Регулирайте положението на централната линия, височината и вертикалното подравняване на наклонената греда, за да отговаря на изискванията на дизайна. Завършете постоянната връзка след подравняването.

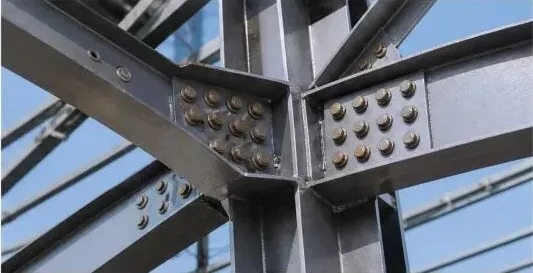

4. Метод на свързване:Свържете с високоякостни болтове. Затегнете ги равномерно от центъра навън към двете страни, както се изисква от проекта, и маркирайте всеки болт, след като последното затягане премине проверката.

5. Проверка на инсталацията:Проверете положението на централната линия, височината, вертикалното подравняване, плътността на контакта на плочата и качеството на затягане на болтовете. Всичко трябва да отговаря на Кодекса за приемане на качеството на строителството на стоманени конструкции (GB 50205).

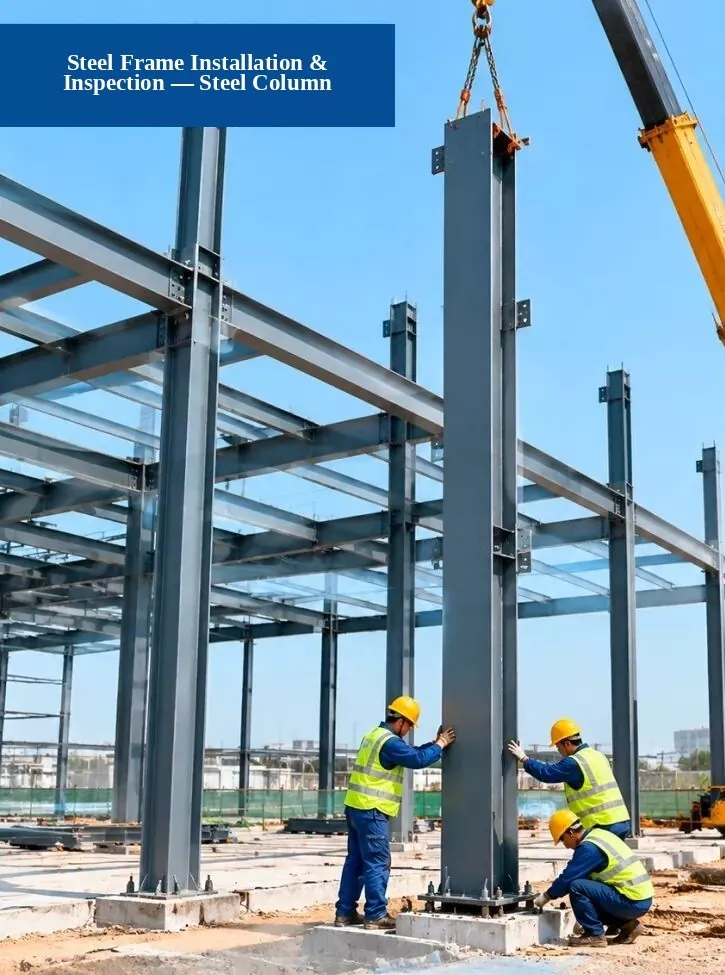

5. Монтаж и проверка на стоманена рамка — Монтаж на стоманена колона

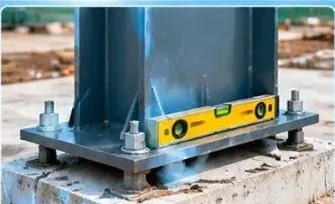

1. Проверка на основата:Проверете дали позициите на анкерните болтове, височината на основата и размерите на основата отговарят на проектните изисквания.

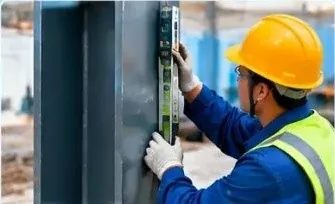

2. Проверка на вертикалното подравняване:Използвайте тотална станция, лазерен отвес или нивелир, за да проверите колко права (вертикална) стои стоманената колона.

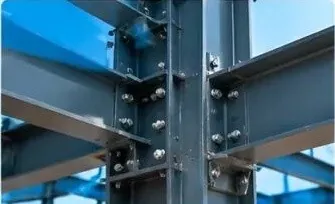

3. Проверка на качеството на връзката:Проверете дали високоякостните болтове, заварките и свързващите плочи отговарят на стандартните изисквания.

Процес на изграждане:1. Подготвителна работа → 2. Повдигнете и поставете стоманена колона → 3. Инсталирайте и закрепете → 4. Проверка и приемане

6. Монтаж на стоманена рамка — Монтаж на фермена конструкция (3D BIM диаграма)

Процес на инсталиране:Проучване и маркиране → Проверка на опора → Повдигане и поставяне → Временно фиксиране → Подравняване и регулиране → Болтова връзка с висока якост → Заваряване (ако е необходимо)

Ключови точки на инсталиране:

Преди повдигане проверете централната линия на опората, височината и позициите на вградените части;
Прикрепете направляващи въжета (лозунги) по време на повдигане, за да поддържате фермата стабилна;
Регулирайте и временно закрепете фермата веднага след поставянето, за да предотвратите огъване или изкривяване;
Болтовите съединения с висока якост трябва да следват правилата за проектиране и код и да бъдат затегнати до необходимия въртящ момент;
Качеството на заварките трябва да отговаря на правилата в Кодекса за приемане на качеството на конструкцията на стоманени конструкции (GB 50205).

Ключови точки за проверка (Снимки на обекта):

1. Поддръжка и съвместна проверка

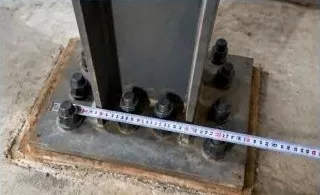

Проверете позициите и височините на опорните болтове, подложните плочи и вградените части, за да се уверите, че отговарят на проектните изисквания.

2. Проверка на подравняването на фермата

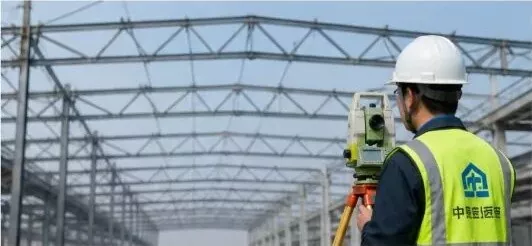

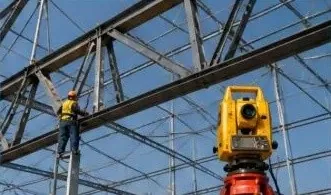

Използвайте тотална станция, за да измерите централната линия, височината и огъването на фермата и направете корекции на подравняването.

3. Проверка на болтовете с висока якост

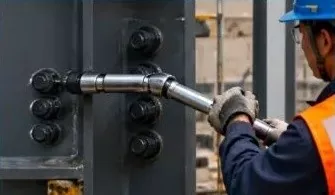

Проверете броя, размера и въртящия момент на високоякостните болтове и ги тествайте отново, както се изисква от кода.

Забележка:Конструкцията на фермите в този проект е предварително сглобена във фабриката и повдигната на секции на място, за да се гарантира точен монтаж, качество и безопасност.

7. Монтаж и проверка на стоманена рамка и профилиран метален покрив

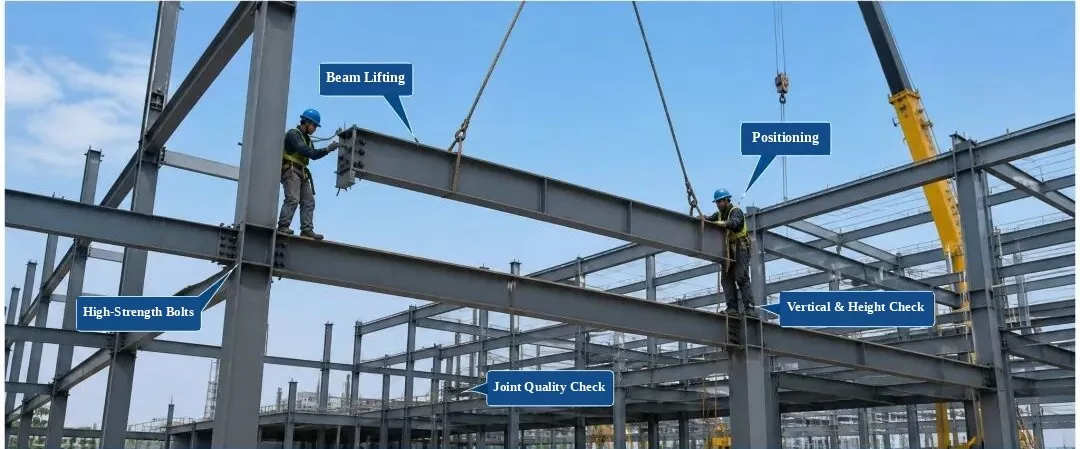

Монтаж и проверка на стоманена рамка

(Етикети: повдигане на греда, позициониране, високоякостни болтове, проверка на вертикала и височина, проверка на качеството на съединението)

1. Проверка на входяща част:Проверете качеството на материала, размера, състоянието на повърхността и правотата. Монтирайте само след преминаване на проверка.

2. Контрол на процеса:Контролирайте позиционирането на частта, височината, вертикалното подравняване и затягането на болтовете по време на монтажа.

3. Елементи за проверка:Положение на централната линия, височина, вертикално подравняване, плоскост на повърхността и качество на болтовата връзка.

4. Стандарт за качество:Трябва да отговаря на Кодекса за приемане на качеството на конструкцията на стоманени конструкции (GB 50205-2020).

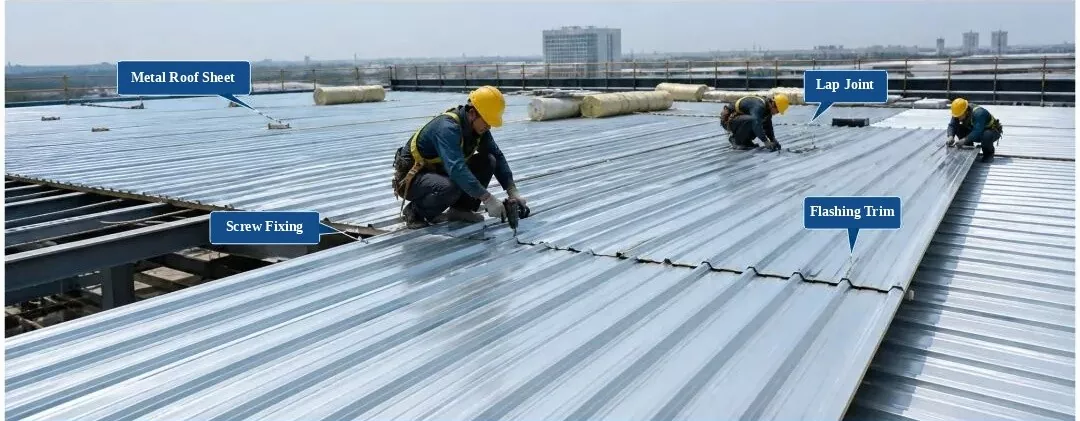

Монтаж и проверка на профилирани метални покривни листове

(Етикети: метална покривна ламарина, припокриване, закрепване на самонарезни винтове, мигаща облицовка)

1. Проверка на материала:Проверете профила на панела, дебелината, покритието и цвета. Използвайте само след преминаване на проверка.

2. Правила за инсталиране:Припокривайте панелите правилно и ги фиксирайте здраво. Поддържайте разстоянието между винтовете в стандартните граници, без липсващи или неправилно поставени винтове.

3. Елементи за проверка:Равност на покрива, ширина на припокриване, разстояние между точките на закрепване и подробности за хидроизолацията.

4. Стандарт за качество:Трябва да отговаря на Техническия кодекс за метални покриви (GB 50345-2012).

8. Монтаж и проверка на стоманена рамка — монтаж на стоманени стълби и парапети

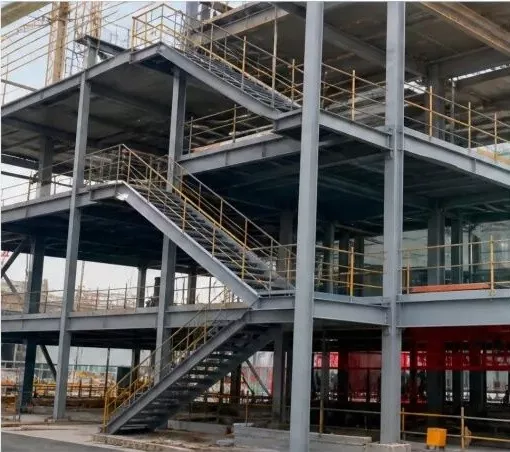

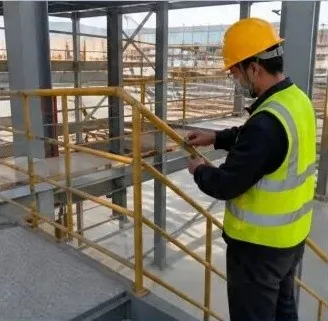

1. Завършени стоманени стълби и парапети (Снимка на сайта)

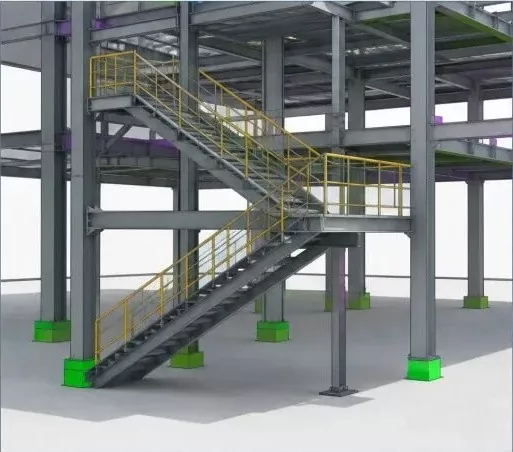

2. 3D BIM модел (Стоманени стълби и парапети)

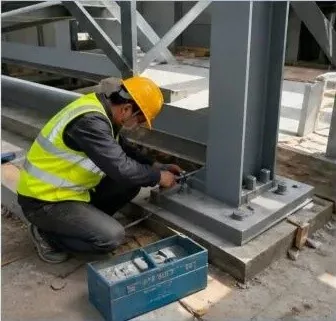

3. Монтаж на стоманени стълби (работа на обекта)

4. Монтаж на парапет (работа на обекта)

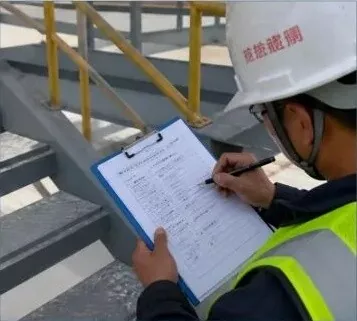

5. Проверка на качеството на монтажа (проверка на място)

Инструкции:

Преди да инсталирате стоманени стълби и парапети, проверете отново размерите на компонентите, височините и централните линии на оформлението;
Когато използвате болтови връзки, проверете размера на болта, количеството и въртящия момент, за да осигурите здрава връзка;
Монтираните парапети трябва да са твърди и прави, с пълни и гладки заварки, които отговарят на изискванията за дизайн и код;
Извършете проверка на качеството след монтажа и попълнете протокола за проверка, за да гарантирате качеството на проекта.

Стоманена конструкцияесса широко използвани в днешния строителен пазар за изграждане на строителни рамки и те ще се превърнат в основен избор за първични строителни конструкции в бъдеще. Стоманените конструкции имат много подкатегории, типове структури и типове компоненти. Въз основа на структурната система те се разделят на четири основни типа: портални рамки, пространствени решетки, ферми и рамкови конструкции.
