Пълно ръководство за стоманени конструктивни компоненти: вторични елементи и подробности за свързването

Предишният брой илюстрира детайлите и чертежите на оформлението на основните носещи елементи и елементите за укрепване и стабилност средстоманена конструкциякомпоненти. Тази сесия продължава с въвеждането на вторични и прикрепени компоненти, както и връзки и структурни фитинги. По-долу са описанията на типичните позиции на оформлението и пълните списъци на всеки компонент в стоманени сгради.

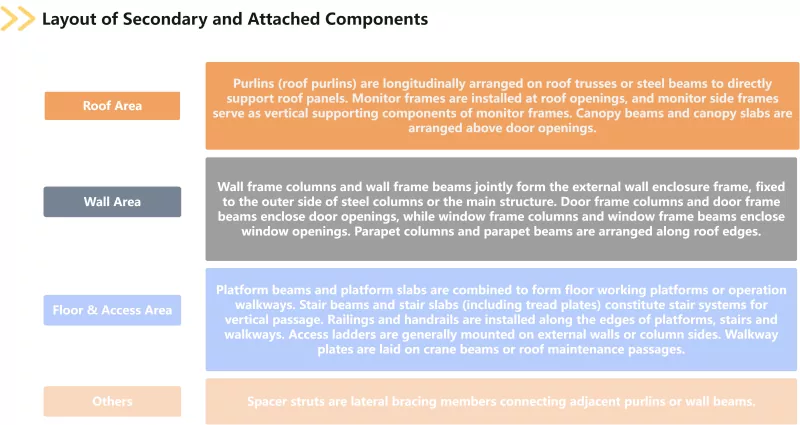

Вторичните и прикрепени компоненти включват греди, колони на стенни рамки, греди на стенни рамки, рамки за монитори, странични рамки на монитори, греди за стълби, плочи за стълби, греди на платформи, плочи на платформи, парапети, парапети, стълби за достъп, плочи за пътеки и дистанционни подпори, колони на рамка на врати, греди на рамка на врата, колони на рамка на прозорец, греди на рамка на прозорец, греди на навес, плочи на навес, парапетни колони и парапет греди. Гредите се подразделят на покривни и стенни, докато стълбищните плочи покриват стъпалата. Изпълнявайки функции на сградата като заграждение, проход, дневно осветление и вентилация, вторичните и прикрепените компоненти предават натоварване от вятър, натоварване от сняг и други товари към основната конструкция. Те са незаменими части, които осигуряват целостта и обслужващите функции на стоманените сгради.

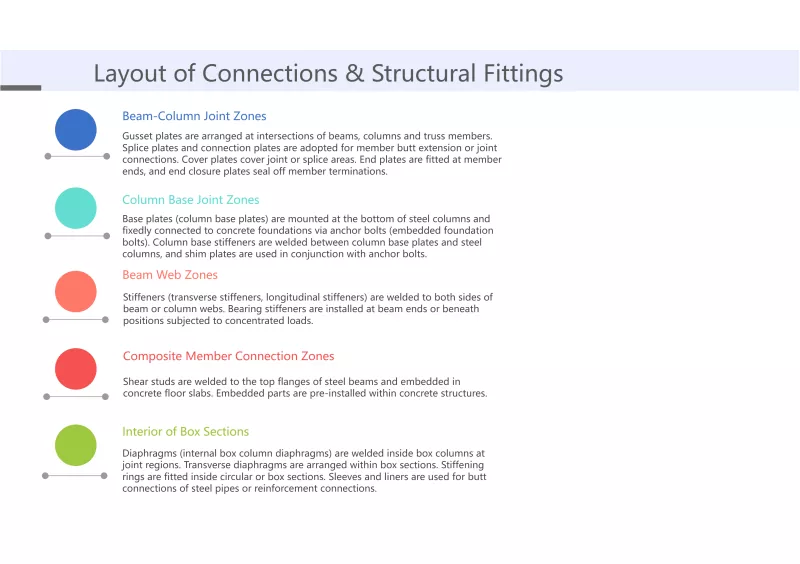

Връзките и структурните фитинги се състоят от клиновидни плочи, усилващи елементи, лагерни усилващи елементи, подложни плочи, свързващи плочи, плочи за снаждане, покриващи плочи, крайни затварящи плочи, крайни плочи, основни плочи, усилващи елементи на основата на колони, анкерни болтове за колони, болтове с висока якост, обикновени болтове, срязващи шпилки, вградени части, ръкави, облицовки, усилващи елементи пръстени, диафрагми и напречни диафрагми. Усилващите елементи се разделят на напречни усилващи елементи и надлъжни усилващи елементи; основни плочи включват основни плочи на колони; колонните анкерни болтове са известни също като вградени фундаментни болтове; срязващите се шпилки се наричат ​​още конектори; диафрагмите покриват вътрешните диафрагми за кутийни колони. Като жизненоважна категория настоманена конструкциякомпонентите, връзките и структурните фитинги директно определят дали всички носещи елементи могат да работят координирано ефективно и дали пътят за пренасяне на товара е непрекъснат и надежден.

Досега всички четири основни категории стоманени структурни компоненти, класифицирани по структурен състав, са сортирани. Всички горепосочени компоненти са начертани върху строителни чертежи на стоманени сгради, включени са в анализа на силата в докладите за структурни изчисления и се запазват за постоянно в завършените конструкции. Комбинацията от компоненти варира при различните типове проекти. Правилното разбиране на функционалното позициониране и логиката на оформлението на всеки тип компонент е предпоставка за съставяне на точни количествени сметки и разумно определяне на всеобхватни единични цени, както и основата за гарантиране, че проектното намерение на стоманените конструкции може да бъде трансформирано в безопасни и надеждни физически сгради.
